RZ-UFZ浮标液位計是一種簡易的液位測量儀表，它适用于石油化工系統中貯有腐蝕性介質的槽、罐、油田、油庫等的平底錐蓋及拱頂容器以及一般企業、民用建築的水塔（水箱）所需價格低廉的液液閏測量，以解決人工測理液位的困難。UFZ型浮标液位計可用于石油化工、冶金電力、制藥、造紙等貯運系統的槽、罐、油田、油庫等容器的就地液位連續測量，被測介質可爲酸性、堿性、高粘度及腐蝕性介質。  本液位計具有結構簡單、視覺直觀、安裝維修方便等特點

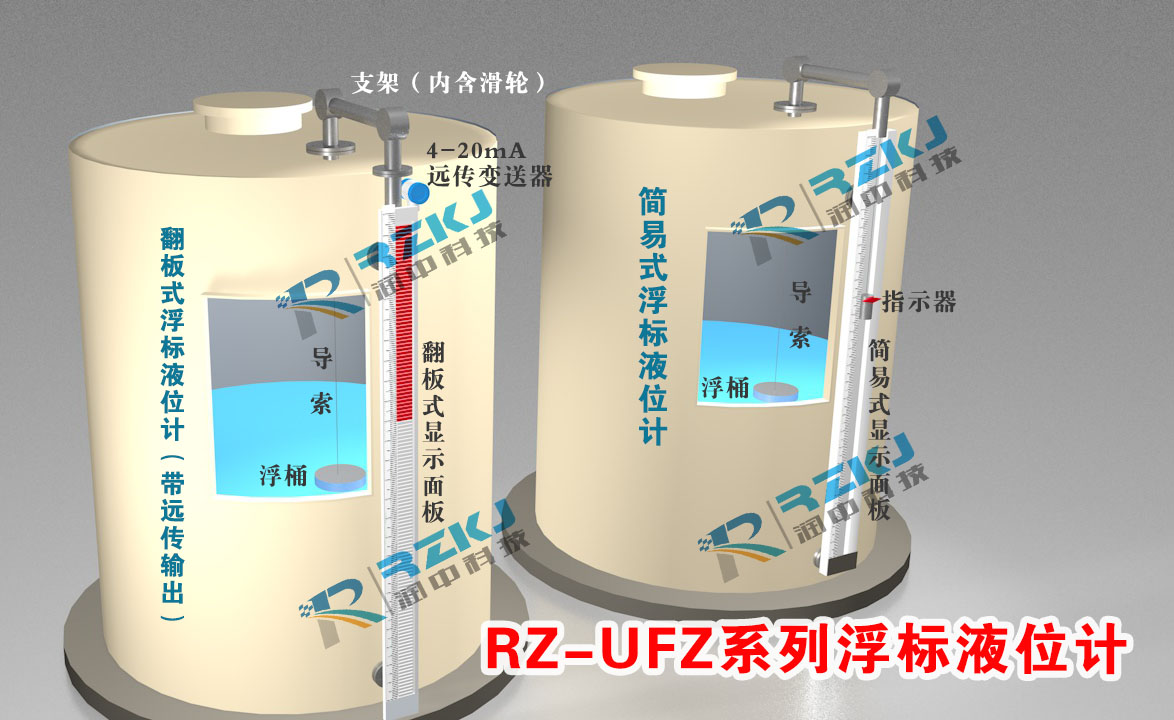

RZ-UFZ浮标液位計結構原理

　　液位計是根據力平衡原理設計的。當液位處于某一高度時浮标重量爲W，重錘針重量爲W1，浮标浸在液本中所受到的浮力爲F，系統摩擦爲（。在平衡狀态下：W-F-W1-f=0）
當液位上升時，浮力F增大，W、W1、和f均不變，上式平衡破壞，垂指針下滑。直到F力減少到原來值，新的平衡才建立。如F力一直在增大，即液位一直在上長，指針一直下滑。反之，液位下降，則重錘指針上升，以此來指示液位的高度。

RZ-UFZ浮标液位計主要技術參數

         測量範圍：0-20m内任意選擇
指标精度：±20mm
工作壓力：常壓或±200mmH20（帶V型密封管）
介質密度：≥0.6g/cm3
導向鋼絲安裝鉛直度：≤±5
材質：按液部分1Cr18Ni9Ti
指示标尺鋁合金

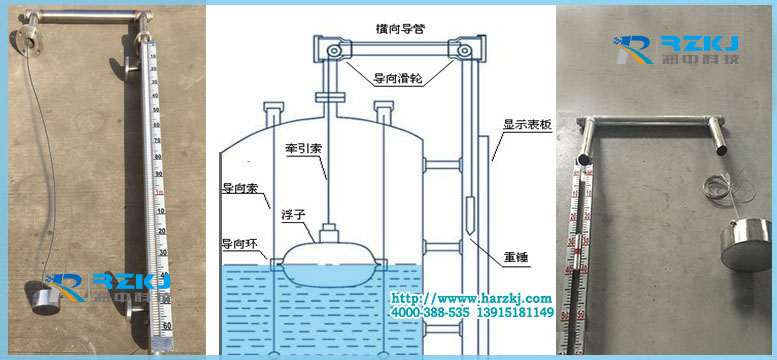

RZ-UFZ浮标液位計儀表結構

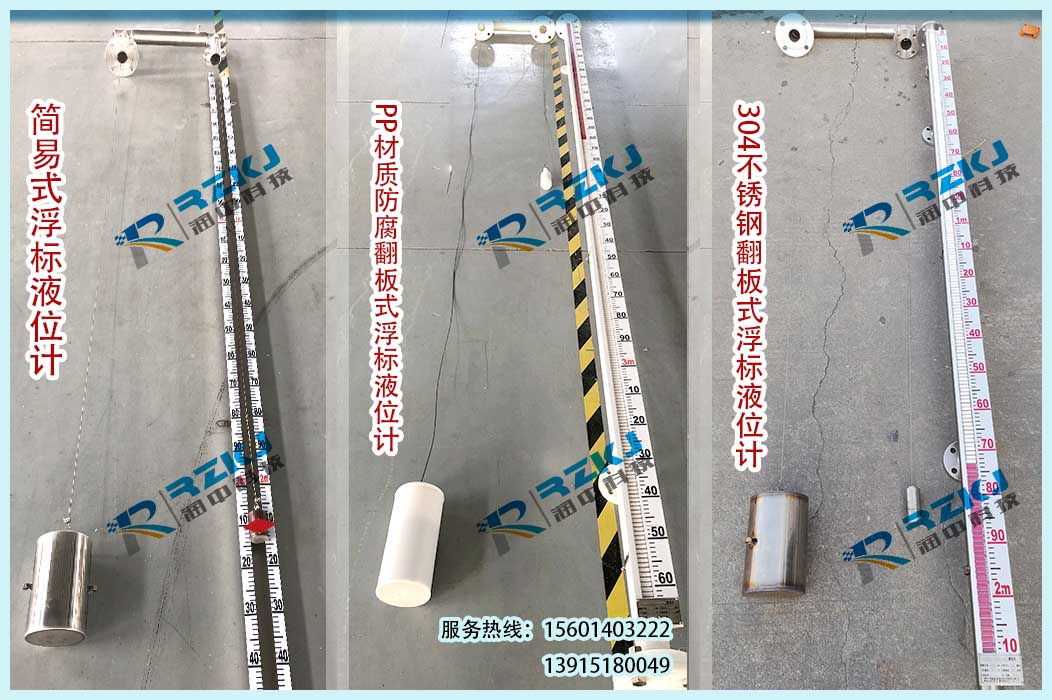

液位計是由浮标、連接鋼絲、導向滑輪、重錘指針、顯示标尺等五部分組成。
1、浮标：浮标是用二個不鏽鋼（或碳鋼）空心圓錐體和一個不鏽鋼（或碳鋼）空心圓柱體焊接而成，并在浮标兩側焊有導向環起導向作用，浮标的作用是直接把液位變化的浮力轉給鋼絲，使鋼絲将液位變化轉送給重錘指針，實現液位變化的現場指示。
2、連接鋼絲：連接鋼絲的一端吊着浮标，另一端連接重錘指針，中間部分封閉在鋼管内。
3、導向滑輪：它是根據現場液位罐的幾何形狀和儀表安裝要求設計的，又連接鋼絲導向滑輪核定滑輪外殼兩部分組成，主要作用是爲連接鋼絲導向，系統轉動的阻力減少。
4、重錘指針：是選用A3F鋼所制成，中間制成指針形式，指針所指相應的标尺數值即爲測量液位高度，它是随浮标的變化随連接鋼帶進行同步運動的。
5、顯示标尺：它由LY11合金鋁壓制而成的，并在表面刻好标準數值，以厘米爲單位，每節高度爲1米。

RZ-UFZ浮标液位計安裝調試
1、儀表的調零
在儀表安裝時，罐内應還未有被測介質，浮标在罐内的底部時，重錘指針部分的紅色尖頭指示應指在标尺測量範圍的頂部“零”值上，否則要調整鋼絲長度。
2、儀表的量程調整
儀表在調好零位的基礎上，再把浮标拉到容器的頂部或*大測量點上，重錘指針部分的紅色尖頭應指在标尺的底部位置上，即落在标尺*大量程點上。

RZ-UFZ浮标液位計安裝使用及注意事項
1、導向鋼絲下支承焊接安裝：
在容器底部按照液位計浮标運動方向要求确定位置，焊接或鉚接好固定導向鋼絲下支承（件1）
2、導向鋼絲的安裝
（1）用力使鋼絲拉直，并固定在下支承上，注意不要使鋼絲有彎曲或打結現象，以免影響浮标上下移動。
（2）導向鋼絲通過浮标的導向耳勾，後穿入吊勾螺釘（件6），把鋼絲的終端固定并用導線夾頭夾緊，并旋緊吊勾螺母，使其處于緊張狀況，再将上螺母拼緊，以防松動，然後蓋好封蓋。
（3）兩根導向鋼絲要垂直地面，而且相互平行，保證兩者之間距離爲300mm
3、标尺安裝
标尺的長度是按用戶在訂貨時所提供的測量範圍而确定的，在安裝時要求：
（1）标尺的連結部分應做到平直、光滑、不應有凹凸現象，以免影響重錘指針的正常運行，或引起測量的誤差。
（2）标尺應與貯罐内液面相垂直，不應有傾斜現象，标尺安裝的垂直度不能大于5°，以免造成重錘指針卡死，使測量失敗。
（3）在焊接标尺腳架（件11）時，應盡量做到安裝表面在同一平面上，安裝孔在同上直線上，即做到确保标尺的刻度面及重錘指針兩側導向均要平直稱爲直線，使重錘指針在标尺上靈活升降。
注意：二标尺腳架之間互相距離爲1米。
4、浮标連接鋼絲及重錘指針的安裝：
浮标與連接鋼絲的一端用導線夾頭夾緊固定，然後将連接鋼絲的另一端裝進事先安裝好的兩個導向滑輪盒内，并和重錘指針相連接，用導線夾頭夾緊固定，*後調整各導向滑輪支架，使連接鋼絲與水平垂直，使浮标在導向鋼絲上活動靈活，有輕滑感、無卡死、扭曲、打結、打卷或損傷等現象。
注意：掌握鋼絲的所需長度。

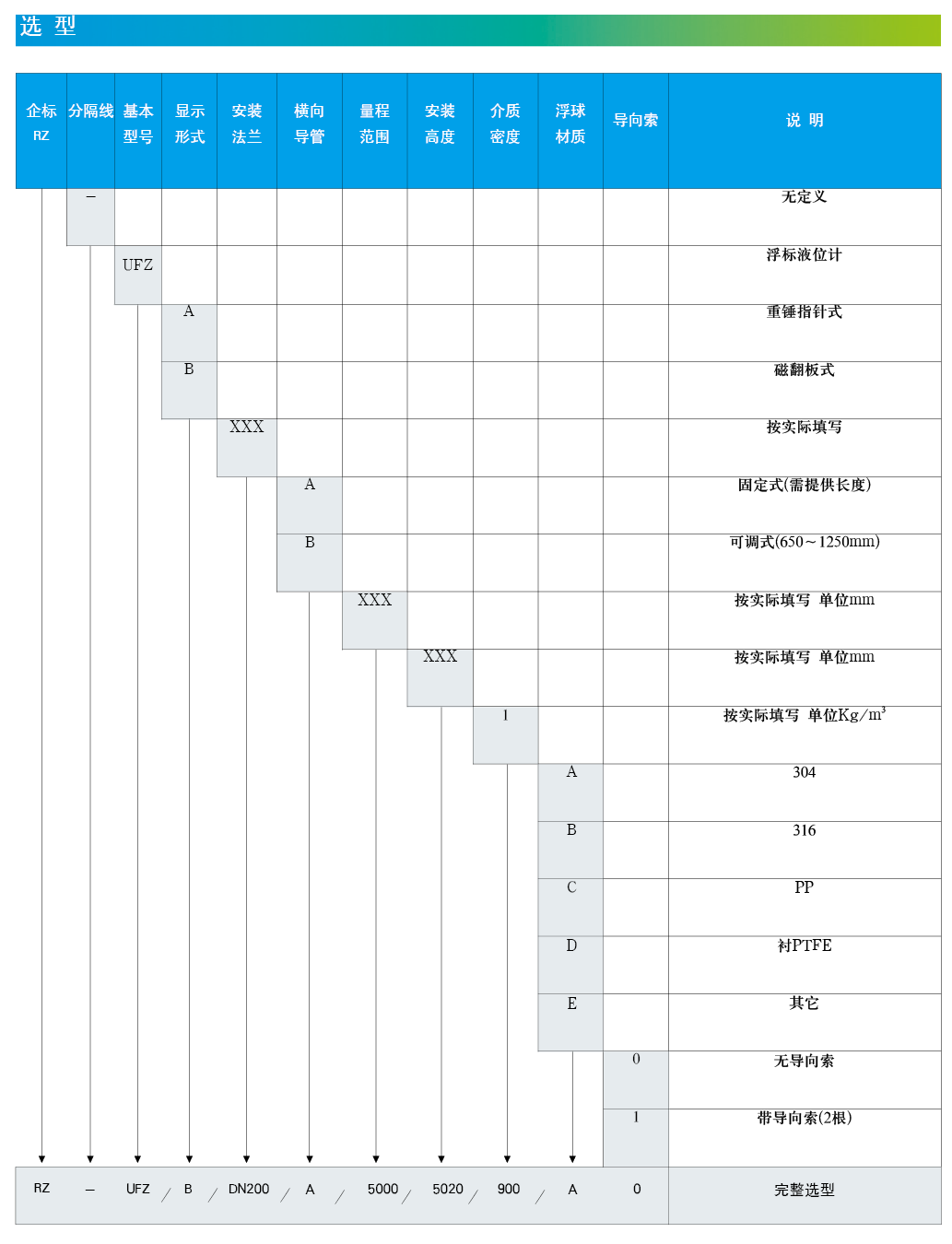

RZ-UFZ浮标液位計訂貨須知：
1、注明液位計的規格、型号。
2、測量範圍L
3、被測介質及介質的密度、溫度。
4、安裝距離L1的尺寸。
