電容式液位計是采用測量電容的變化來測量液面的高低的。它是一根金屬棒插入盛液容器内，金屬棒作爲電容的一個極，容器壁作爲電容的另一極。兩電極間的介質即爲液體及其上面的氣體。由于液體的介電常數ε1和液面上的介電常數ε2不同，比如：ε1>ε2，則當液位升高時，電容式液位計兩電極間總的介電常數值随之加大因而電容量增大。反之當液位下降，ε值減小，電容量也減小。所以，電容式液位計可通過兩電極間的電容量的變化來測量液位的高低。電容液位計的靈敏度主要取決于兩種介電常數的差值，而且，隻有ε1和ε2的恒定才能保證液位測量準确，因被測介質具有導電性，所以金屬棒電極都有絕緣層覆蓋。電容液位計體積小，容易實現遠傳和調節，适用于具有腐蝕性和高壓的介質的液位測量。

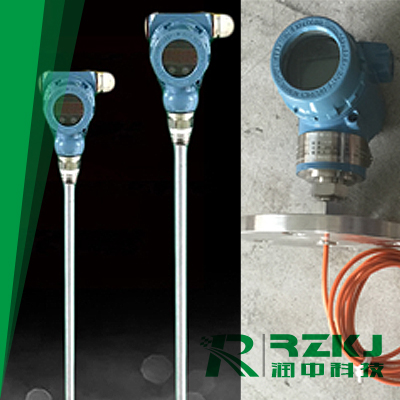

電容式液位變送器
電容式液位變送器核心部件采用**的射頻電容檢測電路經過16位單片機經過*的溫度補償和線性修正，轉化成标準電信号（一般爲4~20 mA）。可選HART、CANBUS、485通訊協議進行系統組态。全系列電容式液位變送器都具有自校準功能，用戶可通過兩個按鍵進行“零點”、“量程”自動校準，以适應各種複雜場所的不同要求。
産品符合GB3836.4-2000《爆炸性氣體環境用電設備 第4部分 本質安全型“i”》和GB3638.1-2000《爆炸性氣體環境用電設備 第1部分 通用要求》，防爆标志：ExiaⅡC T6，它适用于0區、1區、2區，含有ⅡA～ⅡC類，T1～T6組爆炸性氣體混合物的場所。
射頻電容液位計主要特點
射頻電容式液位計它可将各種物位參數的變化轉換成标準電流信号，遠傳至操作控制室，供二次儀表或計算機進行集中顯示、報警或自動控制。其良好的結構及安裝方式，可适用于 高溫、高壓、 強腐蝕、易結晶、防堵塞、防冷結以及 固體粉狀、粒狀物料等特殊條件下的液位，料位或物位的連續檢測，可**應用于各種工業過程中的檢測控制。
結構簡單：無任何可動或彈性元件，因此呆靠性極高，維護量極少。
安裝方便：内裝式結構尤其顯示出這一特點，無需任何專用工具。
調整方便：零位、量程兩個電位器可在液位檢測有效範圍内任意進行零點遷移或量程的改變，兩個調整互不影響。
用途**；适用于高溫高壓、強腐蝕等介質的液位測量。
射頻電容液位計主要技術指标
有效檢測範圍：0-0.2-20m
精 度：0.5級、1級、1.5級
承壓範圍：負壓、常壓、高壓(32MPa以下)
工作溫度：-50～240℃
環境溫度：-20～75℃
适用介質：酸、堿、鹽或對聚四氟乙烯無腐蝕的任意介質
輸出信号：4-20mA、二線制
供電電源：負載電阻 0-750Ω DC24V
固定方式：螺紋安裝M20×1.5、M27×2 法蘭安裝DN15、DN25、DN50、DN80。
現場顯示：模拟顯示0-****、數字顯示、現場深度
射頻電容液位計爲标準二線或三線制儀表，電源（信号）端子位于儀表殼體内的接線側，信号線應使用屏蔽線或兩根紐在一起的雙絞線，盡量不要與其它電源線一起通過線管或明線槽，也不可在大功率設備附近穿過。
安裝與調試:
SC701纜式射頻電容液位計和SC702杆式射頻電容液位計具有多種安裝固定方式，以适應不同現場情況。當現場不能夠提供M20×1.5的内螺紋或法蘭等工藝設施時，可選擇牆壁安裝式、水平管架式和垂直管架式等三種安裝方式可選擇，使您在現場安裝時得心應手。
在測量流動性較大的介質時，爲防止傳感器劇烈擺動，用戶可選用配重附件，以起到穩定傳感器的作用，加配重時一定要要把配重物體放入容器底部，以免拉壞傳感導線 。
在現場環境較惡劣時，用戶應選用傳感器防護罩來保護傳感器，以免被異物損壞或影響測量的準确性。
使用射頻電容液位計時，如果不是金屬容器，則需要把變送器的外殼用一根導線接入容器的底部，否則測量不準确。
産品若需要現場調整可采取以下方法：
B：采用智能電路的調試方法：
現場調零------當液位位處于*低位時，同時按住“Z”鍵和“S”鍵8秒鍾後同時松開，再将 “Z” 鍵按一下，輸出電流自動調整到4mA。
現場調滿------當液位處于*高位時，同時按住“Z”鍵和“S”鍵8秒鍾後同時松開，再将“S”鍵按一下，輸出電流自動調整到20mA。
B：采用模拟電路的調試方法：
當液位在下限時，用螺絲刀緩慢旋轉“Z”電位器，觀察電流表的讀數接近4mA。
當液位在上限時，用螺絲刀緩慢旋轉“S”電位器，觀察電流表的讀數接近20mA。
如此反複2-3次以上，直到零點和量程都分别爲準确的4mA和20mA。
調整好後，應将變送器的蓋子擰緊。
